Araç rehberi: her düğme ne yapar?

Alphacam'deki GMacros araçlarının tam listesi. Her araç için ne yaptığı, sorduğu değerler (varsayılanlarıyla), kullanım sırası ve varsa kısa video. Ürün sayfalarındaki fiyat ve lisans bilgisi buradaki içeriği değiştirmez.

GMacros Eklentisi

Kapak/kapı serilerini ölçü listesinden tek seferde çizen form tabanlı tasarım araçları ve günlük çizim yardımcıları. Ribbon'daki GMacros sekmesinde tek düğme; araçlar simge paletinden seçilir.

Ürün sayfası ve fiyatBaşa dön

Fitil Kapak Tasarımı

Genişlik × yükseklik listesinden fitil kapak serisini çizer; pas payı ve paneller arası boşluk sabittir.

Sorduğu değerler

  • Her satır için kapak genişliği ve yüksekliği (mm) — en çok 20 kapak
  • Adım (isteğe bağlı; ardışık ölçüleri otomatik doldurur)

Kullanım

  1. Paletten Fitil Kapak Tasarımı'nı seçin.
  2. Formda kapak ölçülerini satır satır girin (boş satırlar atlanır).
  3. Tamam: kapaklar yan yana, fitil hatlarıyla çizilir.

Sonuç

Dış kontur ve fitil hatları ayrı katmanlarda; nesting'e hazır.

Video

Video yakında

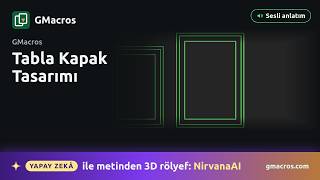

Tabla Kapak Tasarımı

Dış kapak ölçüsünden iç tabla ofset hatlarını istediğiniz kat sayısında, seçtiğiniz takım yönüyle üretir.

Sorduğu değerler

  • 1. form — Offset ve Takım Yönü: her kademe için ofset (mm) ve yön (içe/dışa)
  • 2. form — Kapak Ölçüleri: satır satır genişlik × yükseklik (mm)

Kullanım

  1. Paletten Tabla Kapak Tasarımı'nı seçin.
  2. Ofset kademelerini ve takım yönlerini girin, Tamam.
  3. Kapak ölçü listesini girin, Tamam.
  4. Rapor: üretilen kapak ve ofset çizgisi adedi.

Sonuç

Her kapak için dış dikdörtgen + içe doğru sıralı ofset konturları; başlangıç noktaları ve yönler ayarlanmış.

Video

Video yakında

Çıta Kapak Dizayn

Kenar payı, fatura payı, çıta kalınlığı ve dikey/yatay çıta adedinden çıta ızgaralı kapak panellerini çizer.

Sorduğu değerler

  • 1. form — Çıta parametreleri: kenar payı (mm), fatura payı (mm), çıta kalınlığı (mm), dikey çıta adedi, yatay çıta adedi
  • 2. form — Kapak Ölçüleri: satır satır genişlik × yükseklik (mm)

Kullanım

  1. Paletten Çıta Kapak Dizayn'ı seçin.
  2. Çıta parametrelerini girin, Tamam.
  3. Kapak ölçülerini girin, Tamam.
  4. Rapor: üretilen kapak ve panel adedi.

Sonuç

Kapak dış konturu, çıta ızgarası ve panel boşlukları çizilir.

Video

Video yakında

Panjur Kapak Dizayn

Kenar payı, alt/ara seren ve Z dip/tepe değerleriyle panjur (jaluzi) kapak serisini çizer.

Sorduğu değerler

  • 1. form — Panjur parametreleri: kenar payı (mm), alt seren (mm), ara seren (mm), Z dip (mm), Z tepe (mm)
  • 2. form — Kapak Ölçüleri: satır satır genişlik × yükseklik (mm)

Kullanım

  1. Paletten Panjur Kapak Dizayn'ı seçin.
  2. Panjur parametrelerini girin, Tamam.
  3. Kapak ölçülerini girin, Tamam.
  4. Rapor: üretilen kapak ve panjur adedi.

Sonuç

Kapak konturu ve panjur çıtaları; Z dip/tepe değerleri 3D işleme derinliği için hatlara işlenir.

Video

Video yakında

Tabla Kapı Dizayn

Üst/alt/sol/sağ seren ölçüleri ve tabla düzeniyle iç kapı kanadını çizer, ölçü listesine göre çoğaltır.

Sorduğu değerler

  • 1. form — Kapı: üst seren, alt seren, sol seren, sağ seren genişliği (mm), ilk tabla yüksekliği (mm), seren genişliği
  • 2. form — Offset ve Takım Yönü: tabla ofset kademeleri
  • 3. form — Kapı Ölçüleri: satır satır genişlik × yükseklik (mm)

Kullanım

  1. Paletten Tabla Kapı Dizayn'ı seçin.
  2. Seren ve tabla ölçülerini girin, Tamam.
  3. Ofset kademelerini girin, Tamam.
  4. Kapı ölçü listesini girin, Tamam.
  5. Rapor: üretilen kapı adedi.

Sonuç

Kapı dış konturu, seren hatları ve tabla ofsetleri; her kapı yan yana dizilir.

Video

Video yakında

Yön Değiştir

Seçili geometrilerin kesim yönünü ve başlangıç noktasını tek tıkla düzenler; kontur yeniden çizilmez.

Sorduğu değerler

Değer sormaz — seçili geometriyle çalışır.

Kullanım

  1. Yönü değiştirilecek geometrileri seçin (hiçbiri seçili değilse tüm çizim işlenir).
  2. Paletten Yön Değiştir'i seçin.
  3. Rapor penceresinde işlenen açık/kapalı kontur sayısını görün.

Sonuç

Açık konturlarda yön ters çevrilir, kapalı konturlarda yön ve başlangıç noktası kurala göre düzenlenir; yardımcı (construction) çizgiler atlanır.

Video

Video yakında

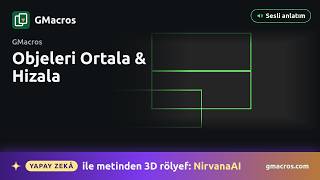

Objeleri Ortala & Hizala

Seçili parçaları ve metinleri referansa göre 9 yönden birine hizalar ya da ortalar.

Sorduğu değerler

  • Referans: grup ortası / ilk obje / çizim orijini
  • Hizalama yönü: sol-üst … sağ-alt (9 seçenek)

Kullanım

  1. Paletten Objeleri Ortala'yı seçin; formda referans ve yönü belirleyin.
  2. Hizalanacak geometrileri ve metinleri seçin (kutu ile seçebilirsiniz), sağ tık veya Enter.
  3. İsterseniz ek metinleri seçin, Enter ile geçin.

Sonuç

Seçilen nesneler yerinde taşınır; geometri değişmez.

Video

Video yakında

Yay Boyu Ölç

Tıklanan geometrinin (yay, çizgi, kontur) uzunluğunu mm olarak anında gösterir.

Sorduğu değerler

Değer sormaz — seçili geometriyle çalışır.

Kullanım

  1. Paletten Yay Boyu Ölç'ü seçin.
  2. Ölçülecek geometriyi tıklayın.
  3. Uzunluk 0,001 mm hassasiyetle pencerede yazar.

Sonuç

Yalnız ölçüm; çizime bir şey eklenmez.

Video

Video yakında

GMacros Kapak Makroları

Mutfak/dolap kapağı için 10 makro: kapak gövdeleri (düz, çerçeveli, camlı, panjurlu), aksesuar delikleri ve ölçü hesabı. Her makro birkaç soru sorar, katmanlı çizer.

Ürün sayfası ve fiyatBaşa dön

Düz Kapak

Verilen ölçüde düz kapak dikdörtgenini, istenirse köşe radyüsüyle çizer.

Sorduğu değerler

  • Kapak genişliği (mm) — 397
  • Kapak yüksekliği (mm) — 700
  • Köşe radyüsü (mm, 0 = keskin) — 0

Kullanım

  1. Makroyu çalıştırın.
  2. Üç değeri girin.
  3. Kapak çizilir ve boyutu bildirilir.

Sonuç

KESIM katmanında kapalı kontur.

Video

Video yakında

Çerçeveli Kapak

Seren (çerçeve) genişliğine göre çerçeveli kapağı ve pano yuvası kanalını çizer.

Sorduğu değerler

  • Kapak genişliği (mm) — 397
  • Kapak yüksekliği (mm) — 700
  • Çerçeve (seren) genişliği (mm) — 70
  • İç kanal payı (mm, pano yuvası) — 8

Kullanım

  1. Makroyu çalıştırın, kapak ölçüsünü girin.
  2. Seren genişliğini ve kanal payını girin (seren kapağa sığmazsa uyarır).
  3. Dış kontur ve iç kanal çizilir.

Sonuç

Dış kontur KESIM, pano kanalı KANAL katmanında.

Video

Video yakında

Camlı Kapak

Çerçeveli kapakta cam açıklığını ve cam pah (rebate) cebini çizer.

Sorduğu değerler

  • Kapak genişliği (mm) — 397
  • Kapak yüksekliği (mm) — 700
  • Çerçeve genişliği (mm) — 60
  • Cam pah (rebate) payı (mm) — 6

Kullanım

  1. Makroyu çalıştırın, kapak ölçüsünü girin.
  2. Çerçeve genişliğini ve pah payını girin.
  3. Açıklık ölçüsü raporlanır.

Sonuç

Dış kontur ve cam açıklığı KESIM, pah cebi CEP katmanında.

Video

Video yakında

Panjurlu Kapak

Çerçeveli kapak içine eşit aralıklı panjur (jaluzi) çıtalarını çizer.

Sorduğu değerler

  • Kapak genişliği (mm) — 397
  • Kapak yüksekliği (mm) — 700
  • Çerçeve genişliği (mm) — 60
  • Panjur (jaluzi) çıta sayısı — 12

Kullanım

  1. Makroyu çalıştırın, kapak ölçüsünü ve çerçeveyi girin.
  2. Çıta sayısını girin.
  3. Çıtalar iç açıklığa eşit dağıtılır.

Sonuç

Dış kontur KESIM, çıtalar DEKOR katmanında.

Video

Video yakında

Kulp Deliği

Seçilen kapağa kulp vida deliklerini, vida aralığına göre simetrik yerleştirir.

Sorduğu değerler

  • Kulp vida aralığı (mm; örn. 96 / 128 / 160) — varsayılan 128
  • Vida deliği çapı (mm) — 5
  • Kenardan uzaklık (mm) — 40

Kullanım

  1. Çizimde kapak dikdörtgenini seçin.
  2. Makroyu çalıştırın, üç değeri girin.
  3. Delikler kapağın kulp kenarına göre yerleştirilir.

Sonuç

İki delik DELIK katmanına çizilir; delme işlemi bu katmandan verilir.

Video

Video yakında

Menteşe Deliği (Ø35)

Kapak yüksekliğine göre Ø35 fincan deliklerini ve vida deliklerini eşit dağıtır.

Sorduğu değerler

  • Kapak yüksekliği (mm) — 700
  • Menteşe ekseni kenardan (mm) — 22,5
  • Üst/alt menteşe merkezi kenardan (mm) — 100
  • Menteşe adedi (yüksekliğe göre önerilir)
  • Menteşe X ekseni (mm, sol kenardan)
  • Kapak genişliği (mm, referans çerçeve için) — 397

Kullanım

  1. Makroyu çalıştırın; kapak yüksekliğini ve kenar mesafelerini girin.
  2. Önerilen menteşe adedini onaylayın ya da değiştirin.
  3. Fincan ve vida delikleri çizilir, referans kapak çerçevesi PANEL katmanına gelir.

Sonuç

Her menteşe için Ø35 fincan + 2 vida deliği DELIK katmanında; referans çerçeve PANEL katmanında.

Video

Video yakında

Bas-Aç Deliği

Seçili kapağa bas-aç (push-open) mekanizma deliğini yerleştirir.

Sorduğu değerler

  • Bas-aç mekanizma delik çapı (mm) — 10

Kullanım

  1. Kapağı seçin.
  2. Makroyu çalıştırın, çapı girin.
  3. Delik kapağın açılma kenarına konur.

Sonuç

DELIK katmanında tek delik.

Video

Video yakında

Parmak Kanalı

Kulpsuz kapak için üst kenar boyunca parmak kanalını çizer.

Sorduğu değerler

  • Kapak genişliği (mm) — 397
  • Parmak kanalı genişliği (mm) — 25
  • Kanal derinliği (mm, gösterim) — 15
  • Üst kenardan iç boşluk (mm, 0 = kenara bitişik) — 0
  • Kapak yüksekliği (mm) — 700

Kullanım

  1. Makroyu çalıştırın.
  2. Kanal ölçülerini ve kapak ölçüsünü girin.
  3. Kanal üst kenar boyunca çizilir.

Sonuç

KANAL katmanında kanal dikdörtgeni; derinlik işlemede verilir.

Video

Video yakında

Kenar Bandı İşareti

Bantlanacak kenarları kapak çevresine etiket olarak yazar; operatör hangi kenarın bantlanacağını çizimden okur.

Sorduğu değerler

  • Kapak genişliği (mm) — 397
  • Kapak yüksekliği (mm) — 700
  • Bantlanacak kenarlar (U=üst A=alt S=sol G=sağ) — USAG
  • Etiket yazı yüksekliği (mm) — 20

Kullanım

  1. Makroyu çalıştırın, kapak ölçüsünü girin.
  2. Bantlanacak kenarları harflerle yazın (örn. yalnız üst ve alt için UA).
  3. İşaretler kenarların yanına yazılır.

Sonuç

Metin işaretleri ETIKET katmanına yazılır; kesime girmez.

Video

Video yakında

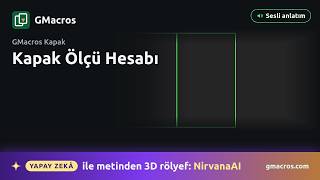

Kapak Ölçü Hesabı

Gövde iç açıklığından fuga payını düşerek 1 veya 2 kanat kapak ölçüsünü hesaplar ve kapakları çizer.

Sorduğu değerler

  • Gövde iç açıklık genişlik (mm) — 800
  • Gövde iç açıklık yükseklik (mm) — 720
  • Kapak çevresi fuga (boşluk) (mm) — 3
  • Kanat sayısı (1 veya 2) — 2

Kullanım

  1. Makroyu çalıştırın, gövde açıklığını girin.
  2. Fuga ve kanat sayısını girin.
  3. Hesaplanan kapak ölçüsü bildirilir ve kapaklar çizilir.

Sonuç

Kanat adedince kapak KESIM katmanında yan yana.

Video

Video yakında

GMacros Kapı Makroları

İç kapı kanadı için menteşe cepleri, kilit/kol delikleri ve dekor çerçeveleri; kulp, menteşe ve kenar bandı makroları Kapak paketiyle ortaktır.

Ürün sayfası ve fiyatBaşa dön

Kapı Menteşe Yuvaları

Kapı boyuna göre 2–4 menteşe cebini eşit dağıtır, vida deliklerini ekler.

Sorduğu değerler

  • Kapı yüksekliği (mm) — 2040
  • Menteşe adedi (2–4) — 3
  • Menteşe boyu (mm) — 100
  • Menteşe kanat genişliği (mm) — 30
  • Uç menteşenin kapı ucuna mesafesi (mm) — 200
  • Kapı genişliği (mm, referans çerçeve için) — 800

Kullanım

  1. Makroyu çalıştırın, kapı yüksekliğini ve menteşe adedini girin.
  2. Menteşe ölçülerini ve uç mesafesini girin.
  3. Cepler ve vida delikleri çizilir; referans kapı çerçevesi eklenir.

Sonuç

Cepler CEP, vida delikleri DELIK, referans çerçeve PANEL katmanında.

Video

Video yakında

Kapı Kilit ve Kol Deliği

Kilit gövde cebini, silindir ve kol mili deliklerini kapı kenarına yerleştirir.

Sorduğu değerler

  • Kol ekseni yüksekliği (mm) — 1050
  • Backset — kenardan kol miline (mm) — 50
  • Kilit gövde boyu (mm) — 170
  • Kilit gövde derinliği (mm) — 90
  • Kilit gövde kalınlığı (mm) — 16
  • Silindir deliği çapı (mm) — 18
  • Kol mili deliği çapı (mm) — 10
  • Kapı genişliği ve yüksekliği (mm, referans çerçeve için) — 800 × 2040

Kullanım

  1. Makroyu çalıştırın; kol yüksekliği ve backset'i girin.
  2. Kilit gövde ölçülerini ve delik çaplarını girin.
  3. Kapı ölçüsünü girin; cep ve delikler çizilir.

Sonuç

Gövde cebi CEP, silindir ve kol mili delikleri DELIK katmanında.

Video

Video yakında

Kapı Dekor Çerçeveleri

Kapı yüzeyine 1–4 adet dekoratif çerçeve şeridini kenar payına göre çizer.

Sorduğu değerler

  • Kapı genişliği (mm) — 800
  • Kapı yüksekliği (mm) — 2040
  • Çerçeve adedi (1–4) — 2
  • Kenar payı (mm) — 100
  • Çerçeve şerit genişliği (mm) — 40

Kullanım

  1. Makroyu çalıştırın, kapı ölçüsünü girin.
  2. Çerçeve adedini, kenar payını ve şerit genişliğini girin.
  3. Çerçeveler kapı yüksekliğine eşit bölünerek çizilir.

Sonuç

Kapı konturu KESIM, çerçeve şeritleri DEKOR katmanında.

Video

Video yakında

Kulp Deliği

Seçilen kapağa kulp vida deliklerini, vida aralığına göre simetrik yerleştirir.

Sorduğu değerler

  • Kulp vida aralığı (mm; örn. 96 / 128 / 160) — varsayılan 128
  • Vida deliği çapı (mm) — 5
  • Kenardan uzaklık (mm) — 40

Kullanım

  1. Çizimde kapak dikdörtgenini seçin.
  2. Makroyu çalıştırın, üç değeri girin.
  3. Delikler kapağın kulp kenarına göre yerleştirilir.

Sonuç

İki delik DELIK katmanına çizilir; delme işlemi bu katmandan verilir.

Video

Video yakında

Menteşe Deliği (Ø35)

Kapak yüksekliğine göre Ø35 fincan deliklerini ve vida deliklerini eşit dağıtır.

Sorduğu değerler

  • Kapak yüksekliği (mm) — 700
  • Menteşe ekseni kenardan (mm) — 22,5
  • Üst/alt menteşe merkezi kenardan (mm) — 100
  • Menteşe adedi (yüksekliğe göre önerilir)
  • Menteşe X ekseni (mm, sol kenardan)
  • Kapak genişliği (mm, referans çerçeve için) — 397

Kullanım

  1. Makroyu çalıştırın; kapak yüksekliğini ve kenar mesafelerini girin.
  2. Önerilen menteşe adedini onaylayın ya da değiştirin.
  3. Fincan ve vida delikleri çizilir, referans kapak çerçevesi PANEL katmanına gelir.

Sonuç

Her menteşe için Ø35 fincan + 2 vida deliği DELIK katmanında; referans çerçeve PANEL katmanında.

Video

Video yakında

Kenar Bandı İşareti

Bantlanacak kenarları kapak çevresine etiket olarak yazar; operatör hangi kenarın bantlanacağını çizimden okur.

Sorduğu değerler

  • Kapak genişliği (mm) — 397
  • Kapak yüksekliği (mm) — 700
  • Bantlanacak kenarlar (U=üst A=alt S=sol G=sağ) — USAG
  • Etiket yazı yüksekliği (mm) — 20

Kullanım

  1. Makroyu çalıştırın, kapak ölçüsünü girin.
  2. Bantlanacak kenarları harflerle yazın (örn. yalnız üst ve alt için UA).
  3. İşaretler kenarların yanına yazılır.

Sonuç

Metin işaretleri ETIKET katmanına yazılır; kesime girmez.

Video

Video yakında

GMacros Dolap Makroları

Gövde parçaları için 10 makro: ölçülü parça ve raf setleri, Sistem 32 ve menteşe delikleri, arka panel kanalı, katman, etiket ve levha raporu. Seçim isteyen makrolar seçimi çalışırken sorar.

Ürün sayfası ve fiyatBaşa dön

Ölçülü Dikdörtgen Parça

Verilen ölçüde tek parçayı, istenirse köşe radyüsüyle çizer.

Sorduğu değerler

  • Parça genişliği (mm) — 600
  • Parça yüksekliği (mm) — 400
  • Köşe radyüsü (mm, 0 = keskin) — 0

Kullanım

  1. Makroyu çalıştırın.
  2. Üç değeri girin.
  3. Parça çizilir.

Sonuç

KESIM katmanında kapalı kontur.

Video

Video yakında

Raf Paneli Seti

Aynı ölçüde N parçayı levha genişliğine göre satır satır dizerek çizer.

Sorduğu değerler

  • Parça adedi — 6
  • Parça genişliği (mm) — 800
  • Parça yüksekliği (mm) — 300
  • Parçalar arası boşluk (mm) — 10
  • Levha genişliği (mm) — 2800

Kullanım

  1. Makroyu çalıştırın.
  2. Adet, ölçü, boşluk ve levha genişliğini girin.
  3. Parçalar levhaya sığacak şekilde satırlara dizilir.

Sonuç

KESIM katmanında N dikdörtgen; başlangıç noktaları ayarlanmış.

Video

Video yakında

Izgara Dizilimi

Seçili parçaları boşluk bırakarak levha genişliğine göre ızgara düzeninde yeniden dizer.

Sorduğu değerler

  • Parçalar arası boşluk (mm) — 10
  • Levha genişliği (mm) — 2800

Kullanım

  1. Makroyu çalıştırın.
  2. Dizilecek parçaları seçin (kutu ile), sağ tık/Enter.
  3. Boşluk ve levha genişliğini girin; parçalar dizilir.

Sonuç

Parçalar taşınır; katmanları korunur.

Video

Video yakında

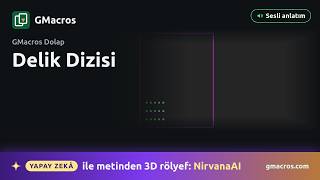

Delik Dizisi

Sütun × satır sayısı ve aralıkla dikdörtgen delik dizisi çizer.

Sorduğu değerler

  • Sütun sayısı (X yönü) — 4
  • Satır sayısı (Y yönü) — 2
  • X aralığı (mm) — 32
  • Y aralığı (mm) — 32
  • Delik çapı (mm) — 5

Kullanım

  1. Makroyu çalıştırın.
  2. Dizi ölçülerini girin.
  3. Delikler çizilir, adet bildirilir.

Sonuç

DELIK katmanında sütun × satır adet delik.

Video

Video yakında

Sistem 32 Raf Delikleri

Yan panele ön ve arka sırada 32 mm adımlı raf deliklerini çizer.

Sorduğu değerler

  • Panel yüksekliği (mm) — 720
  • Panel derinliği (mm) — 500
  • Ön kenardan sıra mesafesi (mm) — 37
  • Arka kenardan sıra mesafesi (mm) — 37
  • Alt kenardan ilk delik (mm) — 64

Kullanım

  1. Makroyu çalıştırın.
  2. Panel ölçüsünü ve sıra mesafelerini girin.
  3. İki sıra delik 32 mm adımla çizilir.

Sonuç

DELIK katmanında Ø5 delikler; panel çerçevesi PANEL katmanında.

Video

Video yakında

Menteşe Yuvası (Ø35)

Kapak yüksekliğine göre 2–5 Ø35 fincan yuvasını ve vida deliklerini dağıtır.

Sorduğu değerler

  • Kapak yüksekliği (mm) — 700
  • Menteşe adedi (2–5) — 2
  • Fincan merkezinin kenara mesafesi K (mm) — 22,5
  • Uç menteşe merkezinin alt/üst kenara mesafesi (mm) — 100
  • Kapak genişliği (mm, referans çerçeve için) — 397

Kullanım

  1. Makroyu çalıştırın.
  2. Yükseklik, adet ve mesafeleri girin.
  3. Fincan + 2 vida deliği her menteşe için çizilir.

Sonuç

DELIK katmanında Ø35 + Ø8 delikler; referans çerçeve PANEL katmanında.

Video

Video yakında

Arka Panel Kanalı

Seçili parçaların istenen kenarına arka panel kanalını çizer.

Sorduğu değerler

  • Kenardan kanal mesafesi (mm) — 12
  • Kanal genişliği (mm) — 8
  • Kenar: ARKA (sağ) / SOL / UST / ALT — ARKA

Kullanım

  1. Makroyu çalıştırın.
  2. Kanal açılacak parçaları seçin, sağ tık/Enter.
  3. Mesafe, genişlik ve kenarı girin; her parçaya kanal çizilir.

Sonuç

KANAL katmanında parça başına bir kanal dikdörtgeni.

Video

Video yakında

Katmana Taşı

Seçili geometrileri adını yazdığınız katmana taşır; katman yoksa oluşturur.

Sorduğu değerler

  • Hedef katman adı — KESIM

Kullanım

  1. Makroyu çalıştırın.
  2. Geometrileri seçin, sağ tık/Enter.
  3. Katman adını yazın; taşınan geometri sayısı bildirilir.

Sonuç

Geometri değişmez, yalnız katmanı değişir.

Video

Video yakında

Parça Etiketleme

Seçili parçaların ortasına ön ek + sıra numarası yazar (P1, P2 …).

Sorduğu değerler

  • Ön ek (boş bırakılabilir) — P
  • Yazı yüksekliği (mm) — 20

Kullanım

  1. Makroyu çalıştırın.
  2. Etiketlenecek parçaları seçin, sağ tık/Enter.
  3. Ön ek ve yazı yüksekliğini girin.

Sonuç

ETIKET katmanında metinler; kesime girmez.

Video

Video yakında

Ölçü ve Levha Raporu

Seçili parçaların ölçülerini, toplam alanı ve levhaya sığmayanları listeler; raporu panoya kopyalar.

Sorduğu değerler

  • Levha genişliği (mm) — 2800
  • Levha yüksekliği (mm) — 2100

Kullanım

  1. Makroyu çalıştırın.
  2. Raporlanacak parçaları seçin, sağ tık/Enter.
  3. Levha ölçüsünü girin; rapor pencerede gösterilir ve panoya kopyalanır.

Sonuç

Her parça için genişlik × yükseklik, toplam m² ve "levhaya sığmaz" uyarıları.

Video

Video yakında

GMacros 3D Dalga Panel

Dalgalı kapak ve dekoratif panel için üç makro: nizami dalga hatları, organik akışkan yüzey ve hazır 3D modelden ölçeklenen panel. 3D kaba/finiş işlemeyi Alphacam'de kendi stratejinizle verirsiniz.

Ürün sayfası ve fiyatBaşa dön

3D Dalga v1 — Nizami

Kapak ölçüsüne göre eşit aralıklı dalga hatlarını Z tepe/dip derinliğiyle çizer.

Sorduğu değerler

  • 1. form — Dalga parametreleri: dalga adedi, dalga genliği (mm), Z dip (mm), Z tepe (mm)
  • 2. form — Kapak Ölçüleri: satır satır genişlik × yükseklik (mm), en çok 20 panel

Kullanım

  1. Paletten 3D Dalga v1'i seçin.
  2. Dalga parametrelerini girin, Tamam.
  3. Panel ölçülerini girin, Tamam.
  4. Paneller yan yana, sabit boşlukla dizilir.

Sonuç

Panel konturu + Z değerli dalga hatları; 3D işleme için hazır.

Video

Video yakında

3D Dalga v2 — Organik

Düzensiz, kumaş benzeri akışkan dalga hatları üretir; aynı panelde desen tekrar etmez.

Sorduğu değerler

  • 1. form — Dalga parametreleri: dalga adedi, dalga genliği (mm), Z dip (mm), Z tepe (mm)
  • 2. form — Kapak Ölçüleri: satır satır genişlik × yükseklik (mm)

Kullanım

  1. Paletten 3D Dalga v2'yi seçin.
  2. Dalga parametrelerini girin, Tamam.
  3. Panel ölçülerini girin, Tamam.

Sonuç

Panel konturu + organik dalga hatları (Z değerli).

Video

Video yakında

3D Dalga v3 — STL Model

Pakette gelen hazır 3D modeli seçer, panel ölçünüze ölçekleyip çizime yerleştirir.

Sorduğu değerler

  • 1. form — Model seçimi (deri kumaş katlanması / akışkan likra / organik serbest dalga …), Z dip (mm), Z tepe (mm)
  • 2. form — Kapak Ölçüleri: satır satır genişlik × yükseklik (mm)

Kullanım

  1. Paletten 3D Dalga v3'ü seçin.
  2. Modeli ve Z değerlerini seçin, Tamam.
  3. Panel ölçülerini girin, Tamam.
  4. Model her panel ölçüsüne ölçeklenip yerleştirilir.

Sonuç

Çizime STL katı model eklenir; 3D yüzey işleme Alphacam 3D modülüyle verilir.

Video

Video yakında

NirvanaAI — Metinden 3D Model

Alphacam'de ayrı NirvanaAI sekmesi. Parçayı ya da motifi Türkçe tarif edersiniz; parametrik parça veya rölyef 3D modeli hazırlanır, çizime aktarılır ve ölçüye getirilir. Üretim başına ücret; yalnız başarılı üretim hak düşürür.

Ürün sayfası ve fiyatBaşa dön

Üret (Metinden 3D)

Tarif kutusuna yazdığınız parçayı ya da motifi 3D model olarak hazırlar ve çizime ekler.

Sorduğu değerler

  • Tarif (serbest metin; ölçüleri mm yazın — örn. "800x250x18 mm raf, dört köşesi R20, arkada iki 8 mm vida deliği")
  • Tür: Otomatik / Parametrik parça / Rölyef

Kullanım

  1. NirvanaAI sekmesinde Metinden 3D → Üret'i seçin.
  2. Tarifi yazın, türü seçin, Üret'e basın; ilerleme formda görünür (bekleme iptal edilebilir).
  3. Model hazır olunca çizime aktarılır ve ölçü formu açılır; hedef X/Y/Z'yi onaylayın.

Sonuç

Çizime STL katı model eklenir; kalan kullanım hakkı formda yazar.

Video

Video yakında

Son Üretim

Bekleme iptal edildiyse ya da bağlantı koptuysa bu bilgisayarda başlatılan son üretimi yeniden yoklar ve indirir.

Sorduğu değerler

Değer sormaz — seçili geometriyle çalışır.

Kullanım

  1. Paletten Son Üretim'i seçin.
  2. Son iş hazırsa indirilir ve çizime aktarılır; hazır değilse bekleme sürer.

Sonuç

Yeni hak düşmez; aynı üretim tamamlanır.

Video

Video yakında

Ölçekle

Çizimdeki son STL modeli hedef X/Y/Z ölçüsüne getirir; oran koru açıkken bir eksen değişince diğerleri de değişir.

Sorduğu değerler

  • Hedef X, Y, Z (mm) — mevcut ölçüler formda gösterilir
  • Oranı koru (açık/kapalı)

Kullanım

  1. Paletten Ölçekle'yi seçin.
  2. Hedef ölçüleri yazın; Uygula.

Sonuç

Model yerinde ölçeklenir (konum korunur); hak düşmez.

Video

Video yakında

Aradığınız araç yok mu?

İhtiyacınız olan makroyu yazın; mevcut paketlere eklenip eklenemeyeceğini söyleyelim.

İletişimÜrünler

info@gmacros.com

WhatsApp
